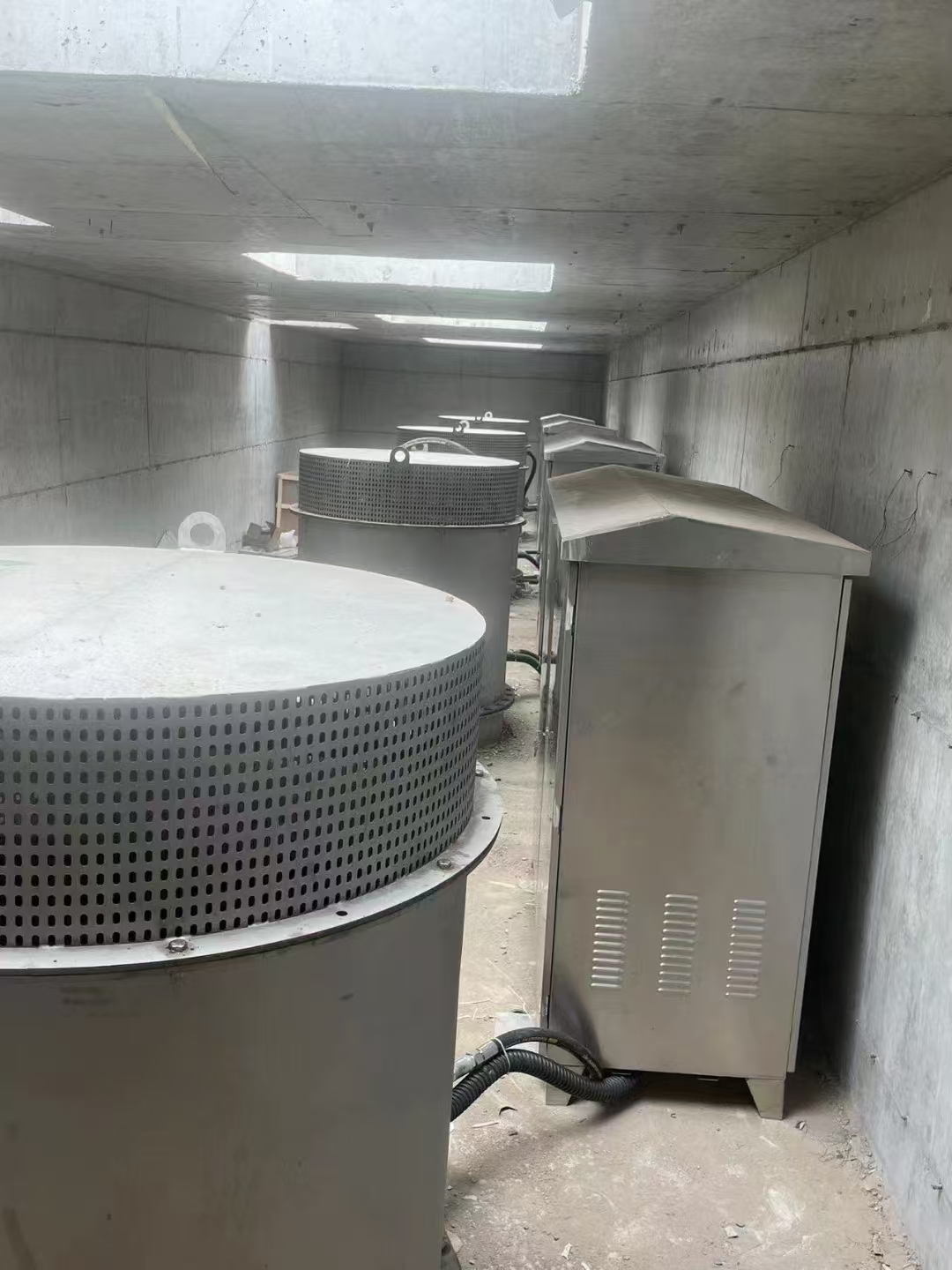

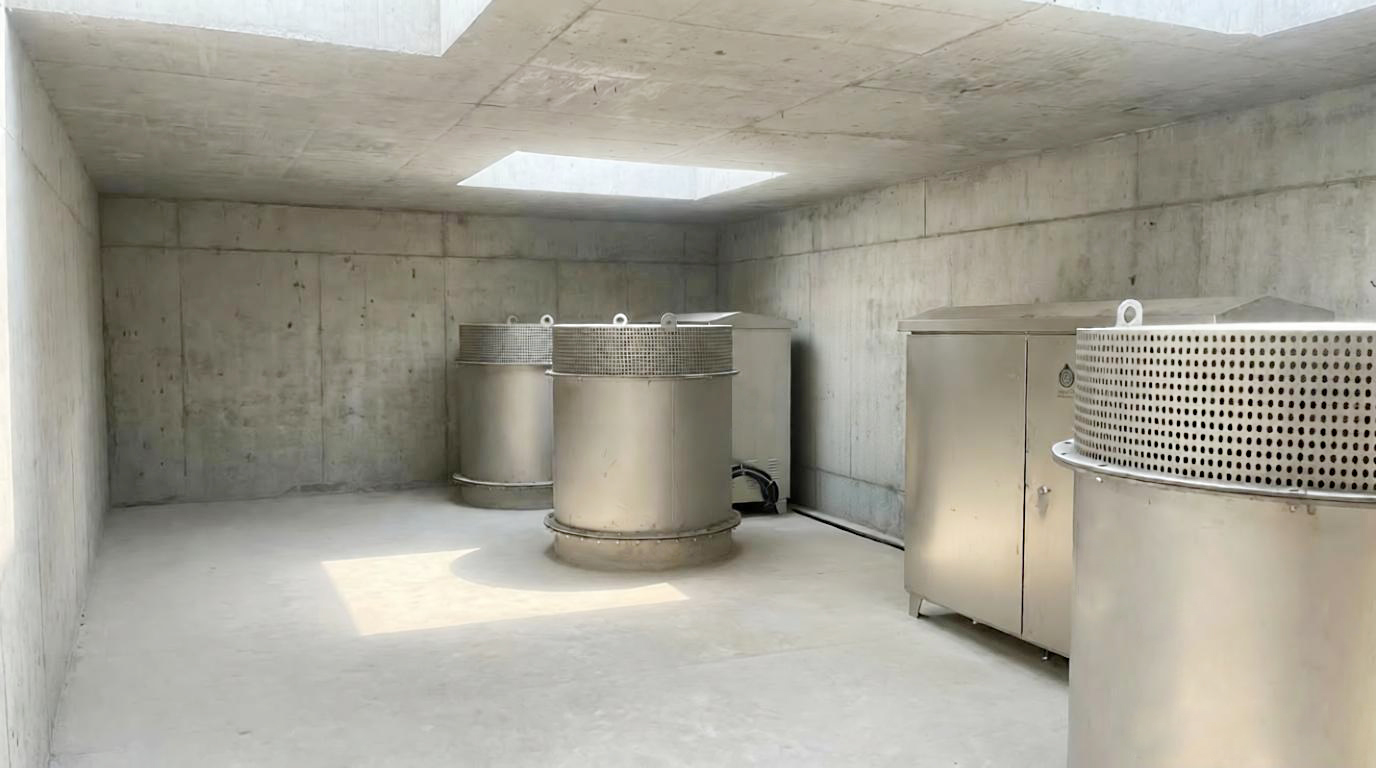

雙路虹吸泄流閥DN900定制案例：A和B沖洗室沖洗水量Q=9.5m ，沖洗水頭H=1.7m，沖程L=18.5m，功率N=3.0kW，控制系統成套供應，安裝調試售后完善。

沖洗系統自動控制運行流程說明:

1、應急池開始進水:沖洗室內水位隨應急池水位同步升高，自動運行狀態下，當應急池出現預先設定的液位時，開啟沖洗設備的引水系統1#、2#側沖洗室同步開啟引調水頭工作，引水系統抽吸的氣體通過專門的收集管路被輸送回至應急池。隨著真空度的逐步增加，沖洗室水位在大氣壓的作用下會隨之抬升至預先設定的數值(即:設計沖洗水位)。此時控制系統會自動保持、維持該水位數據且無波動,至此沖洗系統1#和2#沖洗室引蓄水工作完成。

2、應急池開始排空：自動運行狀態下，沖洗引蓄水工作完成后，接續開啟調蓄池排空工作，沖洗水收集槽內的排空泵投入運行,應急池被排空的同時會反饋給自控系統一個低水位數據信號。

3、沖洗開始：自動運行狀態下，上述1和2工作流程完成后，接續開啟沖洗，控制系統在巡檢到預先設定的液位差值后，沖洗設備順次逐廊道打開真空隔膜閥釋放真空，此時沖洗室內蓄存的水自高向低經底孔全斷面泄流，無死角大力沖刷應急池廊道上的沉積物，進而消除顆粒物的固化板結以及長期沉淤對調蓄池的污染和有效容積的侵占，防止應急失效。

4、沖洗結束：自動運行狀態下，應急池所有廊道順次下泄的沖洗水席卷著污物至應急池的沖洗水收集槽，再度被排空泵排出后，當前自動運行狀態下的調蓄池沖洗工作結束。

5、恢復出廠設置：自動運行狀態下，應急池沖洗工作結束后，沖洗設備自動恢復到出廠默認設置，即:真空隔膜閥恢復到常閉狀態，排氣閥恢復到常開狀態。
